詳細資料：

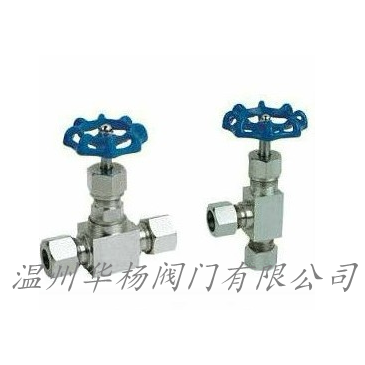

卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種 連接方式的閥門。

公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200℃≤425℃
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。

 制造標準：GB/T12224-2005 JB/T7747-1995

J91W卡套針型閥性能規范及工況

J91W卡套針型閥零部件材料

J91W卡套針型閥連接尺寸

結構特征

1. 截門形：關閉件沿著閥座中心移動。
2. 閘門形：關閉件沿著垂直閥座中心移動。
3. 旋塞和球形：關閉件是柱塞或球，圍繞本身的中心線旋轉。
4. 旋啟形：關閉件圍繞閥座外的軸旋轉。
5. 碟形：關閉件的圓盤，圍繞閥座內的軸旋轉。
6. 滑閥形：關閉件在垂直于通道的方向滑動。
按結構種類分主要有：
旋塞閥、閘閥、截止閥、球閥—用于開啟或關閉管道的介質流動。
止回閥(包括底閥)—用于自動防止管道內的介質倒流。
節流閥—用于調節管道介質的流量。
蝶閥—用于開啟或關閉管道內的介質。也可作調節用。
安全閥—用于鍋爐、容器設備及管道上，當介質壓力趔過規定數值時，能自動排除過剩介質壓力，保證生產運行安全。
減壓閥—用于自動降低管道及設備內介質壓力。系使介質經過閥瓣的間隙時，產生阻力造成壓力損失，達到減壓目的。
疏水器—用于蒸汽管道上自動排除冷凝水，防止蒸汽損失或泄漏。

產品用途

1. 開斷用：用來接通或切斷管路介質，如截止閥、閘閥、球閥、蝶閥等。
2. 止回用：用來防止介質倒流，如止回閥。
3. 調節用：用來調節介質的壓力和流量，如調節閥、減壓閥。
4. 分配用：用來改變介質流向、分配介質，如三通旋塞、分配閥、滑閥等。
5. 安全閥：在介質壓力超過規定值時，用來排放多余的介質，保證管路系統及設備安全，如安全閥、事故閥。
6. 其他特殊用途：如疏水閥、放空閥、排污閥等。
按用途和作用分類
截斷閥類——主要用于截斷或接通介質流。包括閘閥、截止閥、隔膜閥、球閥、旋塞閥、碟閥、柱塞閥、球塞閥、針型儀表閥等。 調節閥類——主要用于調節介質的流量、壓力等。包括調節閥、節流閥、減壓閥等。
止回閥類——用于阻止介質倒流。包括各種結構的止回閥。
分流閥類——用于分離、分配或混合介質。包括各種結構的分配閥和疏水閥等。
安全閥類——用于介質超壓時的安全保護。包括各種類型的安全閥。

J91W卡套針型閥工作原理：　　

在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作。　　

1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。　　

2．接頭本體的 向內擠壓前卡套。　　

3．前卡套消除它的內徑與管子外徑間的公差。　　

4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。　　

5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。　　

6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。

訂貨須知：

    一、①J91W卡套針型閥產品名稱與型號②J91W卡套針型閥口徑③J91W卡套針型閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
