詳細資料：

高加聯成閥：從結構上講就是進口閥和旁路閥位于同一個殼體，且公用一只閥芯。而出口閥實際就是一個逆止閥，靠給水壓力將門芯頂開或壓下。投用高加水側時出口強制手輪開啟連成閥是活塞閥，也可以說是四通閥，正常運行，活塞上移Z頂部，水從給水母管進入高加，當聯鎖動作時，活塞下移，主路的給水切斷，出口改為兩個旁路，到鍋爐給水母管，活塞上移是緩慢的，下降很快。活塞的頂部有個水室主要是通保護水，水室有一路進水和一路出水，正常運行時，有水流動，但是不帶壓力，保護水進口側有小的放水門，調節保護水壓力用的，運行過程中保護水的壓力是穩定的，或則很低，一般不能上漲，再前面有四路來水，兩路電磁閥，一路節流孔板，一路旁路，旁路關閉，電磁閥常閉。當高加的疏水水位高時，一個電信號給電磁閥，電磁閥迅速打開，保護水壓力迅速升高，活塞原理，連成閥關閉，給水不進高加走旁路了；（高加注水,注水有幾大目的：便于打開聯成閥；為了預熱銅管減少熱沖擊，便于檢查水側是否泄露、根據汽側水位，汽側放水，及水側壓力判斷鋼管有無泄露）             液控四通閥，給水由側面進口引入，向下出口進高壓加熱器，閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面，高加正常運行時，靠作用于閥瓣截面的壓差使閥門自動開啟，閥瓣上移，與上密封接觸，旁路切斷。當高壓加熱器發生事故管系破裂而使水位水進入液壓缸上部，推動活塞，閥瓣下移進而快速關閉閥門，給水通過上面兩旁通管道直接進入鍋爐，使高加解列，保護機組安全運行。  該閥有兩個閥座，密封面堆焊司太立（Stellite）合金，下閥座直接焊于閥體上，上閥座與閥體采用雙道自密封結構，保證閥門正常工作和長期運行不發生泄露

J764Y-200結構簡述  1、閥門應垂直安裝。  2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。  3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕和抗擦傷性。 4、活塞室內表面經鍍鉻處理。  5、凝結水系統上要裝上過濾器，以保證入活塞上部水質干凈。 6、凝結水旁路管上要裝兩塊孔徑為1.5mm的節流圈，使活塞室內經常保持有水，以免生銹。  7、采用的凝結水壓力為=0.78~0.89Mpa.  8、O型圈的規格為HG4-333-66；25×08.6；55×5.7。300×8.6；55×
5.7(DN300)

高加入口閥主要零件材料：

閥體： 碳鋼，閥蓋： 碳鋼

閥瓣：硬質合金，閥座：硬質合金

閥桿：鉻鉬鋼，密封圈：增強柔性石墨

填料：柔性石墨，支架：碳鋼

 高加聯成閥是高壓加熱器配備的自動保護裝置，以保證在高加管系發生泄漏，或疏水調整門卡死等異常情況時，由此閥門自動關閉向高加管系通水而打開旁路通水，由于高壓加熱器為了要切斷給水，所以設計一套水側的保護閥門，高加聯成閥的稱呼是指一套閥門所以稱為聯成閥，有入口連成閥及出口聯成閥之分。高加入口聯成閥也就是大家常說的給水三通閥，三通閥有電動、液壓之分，一般30萬以上機組稱呼Z多，因?yàn)楦呒铀畟?cè)出口閥設計為電動閘閥居多。高加聯成閥都是水壓閥門，靠給水做動力，在需要時關閉聯成閥切斷給水，給由小旁路管（兩根）出口聯成閥（也叫止回閥）。止回閥在小旁路來水的作用下關閉，同時給水通過止回閥流到鍋爐，避免鍋爐斷水，同時保護了高壓加熱器。此閥門的設計比較 ，分為上閥座及下閥座，當閥門打開給水進入高加時，閥芯與上閥座接觸密封，保證給水不走小旁路；當閥門關閉，給水走小旁路進入鍋爐時，閥芯與下閥座接觸密封，保證高加能夠解列、檢修。

公司生產的高加保護閥用于高壓加熱器給水保護系統，在高壓加熱器發生故障或其它原因甩高加時，快速切斷高加給水，使高壓加熱器解列，給水通過旁路進入鍋爐，從而保護高壓加熱器，使機組正常運行。我公司的高加保護閥根據不同的機組及系統要求分為三種形式：

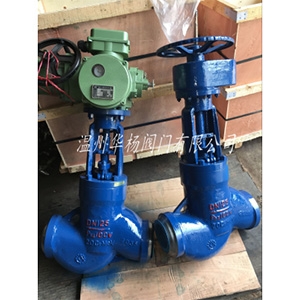

1. 電動三通高加聯成保護閥（進口閥）高加聯成閥,介質流線好，流阻小，性能可靠。該閥為三通閥，給水由側面進口引入，向下出口進高壓加熱器，另一側出口與旁路管道相聯。閥門有上下兩個密封面，高加正常運行時，該閥開啟，閥瓣上移與上密封接觸，旁路切斷。當高加發生故障或其它原因需要甩高加時，閥瓣下移，關閉閥門，給水通過另一側出口由旁通管道直接進入鍋爐，而不通過高壓加熱器，使高加解。該閥有兩個閥座，下閥座直接焊于閥體上，上閥座與閥體采用密封圈密封，保證正常工作和長期運行時不發生泄露。密封面堆焊司太立（Stellite）合金，耐磨損，抗檫傷，壽命長。電動裝置采用引進里米托克、西門子或進口高速 電動裝置，性能可靠穩定；閥桿采用特殊設計工藝，保證開關時間30秒。該閥和出口閥（電動閘閥）配套，確保高壓加熱器安全運行。

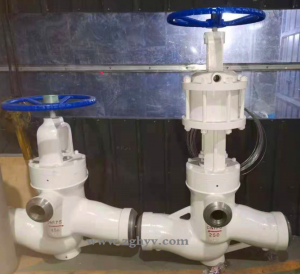

2. 液控四通高加聯成保護閥（進口閥）

該閥為液控四通閥，給水由側面進口引入，向下出口進高壓加熱器，閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面，高加正常運行時，靠作用于閥瓣截面的壓差使閥門自動開啟，閥瓣上移，與上密封接觸，旁路切斷。當高壓加熱器發生事故管系破裂而使水位超過允許水位時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入液壓缸上部，推動活塞，閥瓣下移進而快速關閉閥門，給水通過上面兩旁通管道直接進入鍋爐，使高加解列，保護機組安全運行。該閥有兩個閥座，密封面堆焊司太立（Stellite）合金，下閥座直接焊于閥體上，上閥座與閥體采用雙道自密封結構，保證閥門正常工作和長期運行不發生泄露，閥門動作時間2秒。該閥和出口閥（手動止回閥）配套，確保高壓加熱器安全運行。根據系統要求，該四通閥也可采用電動控制，由事故信號反饋，通過閥門上部的電動裝置，驅動閥門動作，實現保護高加的功能。3. 利用三臺電動閥門組合實現高加保護：系統正常工作時，關閉旁路閥門，打開高加進、出口閥，給水通過高壓加熱器Z鍋爐，當高加出現故障時，打開旁通閥，關閉高加進、出口閥，使高加解列，給水經旁路直接進入鍋爐，完成對高加的保護，保障整個機組的正常運行。
