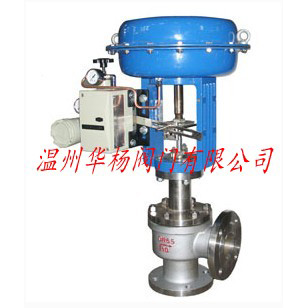

KHAA角式調節閥技術參數和性能:

閥體型式:單座鑄造球形角閥

公稱通徑:40~200mm

公稱壓力:PN 1.6、4.0、6.4Mpa,ANSI 125、150、300、600,JIS 10、16、20、30、40K

連接形式:法蘭式: FF RF RJ LG,標準按ANSI B16.5；JIS ,JB/T79.1凸面、JB/T79.2凹凸面

材料:HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo,SCPH21 SCPH61 Ti

  上閥蓋:常 溫 型（P）：-17 ~ 230℃,伸長Ⅰ型（E1）：-45~ -17℃, 230 ~ 566℃,伸長Ⅱ型,焊接式 （E2W）：-196 ~ -100℃

壓蓋形式:螺栓壓緊式

     填料:V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

KHAA角式調節閥閥內組件:

閥芯型式:上導向單座柱塞型閥芯

流量特性:高精度流量特性,高容量流量特性,司太萊堆焊：快開閥芯

    材料:1Cr18Ni9Ti、0Cr17Ni12Mo2堆焊司太萊合金

KHAA角式調節閥執行機構:

    型式:HA薄膜執行機構

膜片材料:乙丙橡膠夾尼龍

彈簧范圍:0.02～0.1，0.08～0.24MPa

供氣壓力:0.28、0.3、0.35、0.4MPa

氣源接頭:Rc1/4

環境溫度:-30～+70℃

閥作用形式:氣開式或氣關式（注：也可配用VA5、VA6和VP 執行機構）

    附件:定位器、手輪機構、氣動閥位傳送器。

KHAA角式調節閥性能：　

  泄漏量:符合標準ANSI B16.104-Ⅲ級,小于額定Cv的0.1%

    回差:1%(帶定位器)

    線性:±1%(帶定位器)

可調范圍:50∶1

訂貨須知：（國家標準）

一、A:KHAA角式調節閥產品名稱、KHAA角式調節閥產品型號、KHAA角式調節閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
