詳細資料:

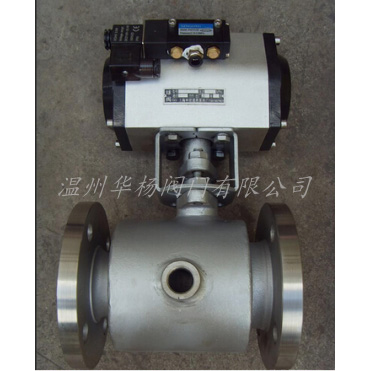

QB641氣動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一Z,介質呈直線流動，阻力小，Z適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的Z高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
技術參數及執行標準：
| 公稱通徑 | DN15～200、NPS 3/4～8 | |||
| 公稱壓力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | |||
| 閥門材料及適用工況 | 零件名稱 | 材 料 | ||
| 3.閥體 | WCB | CF8(304) | CF8M(316) | |
| 2.閥座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 4.密封圈 | 聚四氟乙烯、對位聚笨 | |||
| 5.球體 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 6.閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 1.夾套 | 25 | 25 | 25 | |
| 7.填料 | 聚四氟乙烯、柔性石墨 | |||
| 適用介質 | 水、蒸汽、油品 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | |
| 適用溫度 | -29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） | |||
| 設計制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | |||
| 結構長度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | |||
| 連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | |||
| 壓力試驗 | JB/T 9092-1999、API 598 | |||
| 傳動方式 | 手動、蝸輪蝸桿傳動、氣動、電動。 | |||
氣動保溫球閥技術規范
設計標準 | ASME B 16.34 GB/T12224 |
|---|---|
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 驅動方式 | 手動、電動、氣動 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
氣動保溫球閥主要零件材料
序號 | 零件名稱 | 材質 | ||
|---|---|---|---|---|
| C | P | R | ||
1 | 夾套 | 25 | SUS304 | SUS304 |
2 | 閥座 | WCB | SUS304 | SUS316 |
3 | 閥體 | 25 | SUS304 | SUS316 |
4 | 密封圈 | RPTFE、PTFE、對位聚苯 | ||
5 | 球體 | SUS304 | SUS304 | SUS316 |
6 | 閥桿 | 1Cr13 | SUS304 | SUS316 |
7 | 填料 | 柔性石墨 、RPTFE、PTFE | ||
8 | 填料壓蓋 | WCB | SUS304 | SUS316 |
氣動保溫球閥主要外型尺寸
 | |
| 氣動保溫球閥 尺寸圖 |
公稱通徑（DN） | L | E | H | W | 管螺紋 | |
|---|---|---|---|---|---|---|
| (mm) | (in) | P | ||||
20 | 3/4" | 117 | 58.5 | 101 | 170 | G3/4" |
25 | 1" | 127 | 62.5 | 106 | 170 | G3/4" |
40 | 1 1/2" | 165 | 63.5 | 125 | 250 | G3/4" |
50 | 2" | 178 | 68 | 135 | 250 | G3/4" |
80 | 3" | 229 | 82 | 193 | 350 | G3/4" |
100 | 4" | 254 | 83 | 265 | 420 | G3/4" |
150 | 6" | 292 | 95 | 355 | 1000 | G3/4" |
200 | 8" | 330 | 100 | 410 | 1300 | G3 |
【工作原理】：
BQ641F氣動保溫球閥是利用壓縮空氣作為動力從而帶動閥芯旋轉，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節。
【產品特點】：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
5、采用進口增強聚四氟乙烯材料具有良好的自潤滑性，和耐高溫性能。
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
訂貨須知：
一、①BQ641F氣動保溫球閥產品名稱與型號②BQ641F氣動保溫球閥口徑③BQ641F氣動保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
