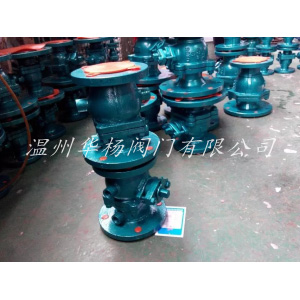

B141F46襯氟保溫球閥

產品詳情

詳細資料：

BQ41F46襯氟保溫球閥簡介：
襯氟保溫球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。

BQ41F46襯氟保溫球閥的工作原理
　　球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥Z適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

襯氟保溫球閥的優點

1、流體阻力小，全通徑的球閥基本沒有流阻。

2、結構簡單、體積小、重量輕。

3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Z高壓力都可應用。

8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

保溫襯氟球閥的主要材質

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	Pl	R L
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	襯里層巾習座	FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Crl8Ni9	1Crl8Ni9
7	螺母	45	45	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9

保溫襯氟球閥的連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN (mm)	NPS (inch)	PNl.OMPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9 5
65	2¹/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	4/8-φ18	350	185	19
100	4	280	215	180	155	3	22	8-φ18	240	195	33
125	5	320	245	210	185	3	24	8-φ18	500	210	58
150	6	360	280	240	21O	3	24	8-φ23	200*	450	93
200	8	457	335	295	265	3	26	8-φ23	240*	490	155
250	10	533	390	350	320	3	28	12-φ23	240*	550	210
300	12	610	440	400	368	4	28	12-φ23	320*	600	220
350	14	686	500	460	428	4	30	16-φ23	320*	675	245
400	16	762	565	515	482	4	32	16-φ25	360*	780	260
PNl.6MPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2 5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	350	185	19
100	4	280	215	180	155	3	24	8-φ18	240	195	33
125	5	320	245	210	185	3	26	8-φ18	500	210	58
150	6	360	280	240	21O	3	28	8-φ23	200*	450	93
200	8	457	335	295	265	3	30	12-φ23	240*	490	155
250	10	533	405	355	320	3	32	12-φ25	240*	550	210
300	12	610	460	410	375	4	34	12-φ25	280*	600	220
350	14	686	520	470	435	4	38	16-φ25	320*	675	245
400	16	762	580	525	485	4	40	16-φ30	360*	780	260
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	1OO	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	11O	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	2¹/2	220	180	145	120	3	22	8-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	300	185	19
100	4	280	230	190	160	3	24	8-φ23	200*	195	33
125	5	320	270	220	188	3	28	8-φ25	200*	210	58
150	6	360	300	250	218	3	30	8-φ25	200*	450	93
200	8	457	360	31 0	278	3	34	12-φ25	240*	495	155
250	10	533	425	370	332	3	36	12-φ30	280*	555	210
300	12	610	485	430	390	4	40	16-φ30	320*	605	230
350	14	686	550	490	448	4	44	16-φ34	320*	685	250

球閥安裝注意事項
(1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

其他技術參數備注

(1)球閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
(2)連接形式：螺紋、法蘭、焊接、對夾等
(3)傳動方式：手動、蝸輪傳動、齒輪傳動、氣動、電動等
(4)口徑從DN6-DN600；壓力從1.0MPA-64MPA；溫度-100℃-600℃
(5)材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；
(6)三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。

訂貨須知：

一、①BQ41F46襯氟保溫球閥產品名稱與型號②BQ41F46襯氟保溫球閥口徑③BQ41F46襯氟保溫球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。
