電站閘閥您現在的位置: 首頁 > 電站閘閥

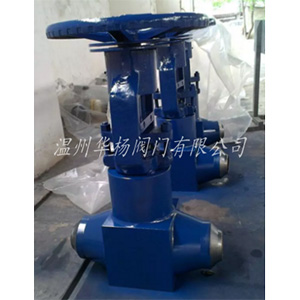

Z61Y自由鍛閘閥

產品詳情

詳細資料:

Z61H焊接自由鍛閘閥產品概述
Z61Y-P54100V、Z61Y-P54140V、Z61Y-P54170V 型高溫高壓電動電站閘閥：電動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為鉻鉬釩鋼堆焊鈷鉻鎢合金，工作壓力10MPa~17MPa，閥體材料為鉻鉬釩鋼的高溫高壓電站閘閥。
1、設計制造按JB/T3595等標準，可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

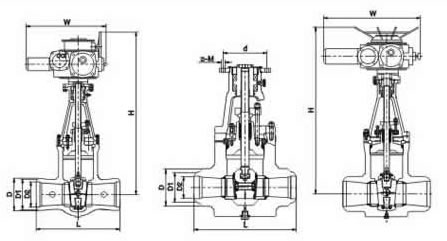

Z61Y自由鍛閘閥主要外形尺寸、連接尺寸及重量：

公稱壓力	公稱通徑 (mm)	標準值			參考值					電裝型號
公稱壓力	公稱通徑 (mm)	L	D1	D2	h	L1	H	H1	質量(Kg)	電裝型號
20 P54710	125	700	138	172	120	810	1124	147	305	DZW60
	150	700	164	200	135	810	928	140	406	DZW60
	175	750	187	222	160	830	1059	182	564	DZW90
	225	850	233	282	205	830	1059	182	574	DZW120
	250	900	275	330	230	870	1240	227	623	DZW180
P5410V	225	850	233	282	220	870	1240	227	629	DZW120
25	125	700	136	172	120	810	1064	170	400	DZW60
	150	705	158	198	135	830	1381	237	692	DZW90
	175	750	179	225	160	830	1381	237	655	DZW120
	225	850	221	282	205	870	1502	244	677	DZW180
	250	1050	265	334	230	870	1718	295	1714	DZW250
	300	1300	307	384	275	1170	1642	295	1668	DZW350

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值			參考值					電裝型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D1	D2	h	L1	H	H1	質量(kg)	電裝型號
25	350	1250	346	433	320	1170	2600	370	5530	DZW500
25	400	1384	416	516	370	1100	2890	410	5745	DZW800
P5414V	125	700	136	172	120	810	1064	170	400	DZW60
	150	70	158	198	135	870	1516	244	688	DZW90
	175	750	179	225	160	870	1506	237	653	DZW120
	225	850	221	278	205	870	1598	303	1316	DZW180
	250	1050	265	334	235	870	1875	302	1316	DZW250
	300	1300	307	284	275	1170	1642	300	1517	DZW350
	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW80
32 P5417V	125	794	124	172	120	830	1318	214	768	DZW90
	150	914	164	198	135	870	1464	259	690	DZW120
	175	750	169	223	160	870	1518	256	1177	DZW120
	225	850	209	278	205	870	1580	303	1370	DZW250
	250	1270	255	334	235	1170	2420	363	3795	DZW350
	300	1400	306	406	275	1105	2500	370	4568	SMC-4
	350	1600	353	464	320	1100	2860	410	6440	DZW800
P5420V	125	794	120	172	120	830	1318	214	768	DZW90
	150	914	142	198	135	870	1484	264	908	DZW120
	175	960	163	223	160	870	1518	256	1216	DZW180
	225	850	201	278	205	870	1588	303	1388	DZW250
	250	1270	245	334	235	1170	2420	363	3973	DZW350
	300	1400	296	406	275	1100	2500	370	4672	DZW800

Z61Y自由鍛閘閥應用規范：

設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	合金鋼	ZB/J98015 JB/T5263
標志		GB/T12220
供貨		JB/T7928

Z61Y自由鍛閘閥主要零件材料及主要用途：

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度
WCB	WCB	WCB+Stellite12	25+D507Mo	25Cr2Mo1VA	柔性石墨	水、蒸汽、油品	425
WC6	WC6	WC6+Stellite12	WC6+ Stellite6	25Cr2Mo1VA	柔性石墨	水、蒸汽、油品	540
WC9	WC9	WC6+Stellite12	WC9+ Stellite6	25Cr2Mo1VA	柔性石墨	水、蒸汽、油品	570

【電站焊接閘閥】標準規范：
設計制造標準：JB/T 3595、GB/T12234、ASME B16.34
結構長度標準：JB/T 3595、GB/T 12221-2005
接口連接尺寸：JB/T 3595、GB/T 12224
壓力溫度等級：JB/T3595、GB/T 12224-2005
試驗檢驗標準：JB/T3595、MSS SP61、GB/T 13927-2008

閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點

流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。

訂貨須知：

一、①Z61Y自由鍛閘閥產品名稱與型號②Z61Y自由鍛閘閥口徑③Z61Y自由鍛閘閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。

尊敬的客戶：

歡迎您訪問我們的網站http://m.riquanfrp.com，首先感謝您對我們華楊閥門的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供的服務。Z后華楊閥門祝福您----尊貴的客人！！！
