詳細資料：

高溫高壓電站閘閥特點：
   (1)流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
(2)啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
(3)高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
(4)水錘現象不易產生。原因是關閉時間長。
(5)介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
(6)結構長度(系殼體兩連接端面之間的距離)較小。
(7)密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
(8)價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
(9)形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
(10)結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活． 特點：

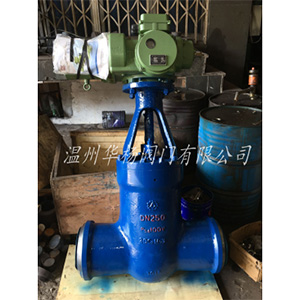

Z961Y-P54/170V電站閘閥標準規范：
   設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.34 E101
焊接連接尺寸：JB/T 3595-93、ASME B16.25
壓力溫度等級：ASME B16.34 E101

高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
   產品結構特點：

中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪

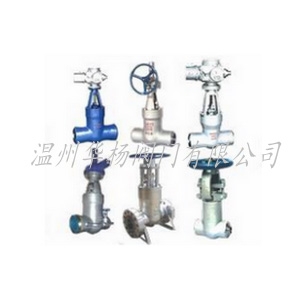

注：產品型號：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

電動鉻鉬釩鋼閘閥特點：

（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
 （2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
 （3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
 （4）水錘現象不易產生。原因是關閉時間長。
 （5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
 （6）結構長度（系殼體兩連接端面之間的距離）較小。
 （7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
 （8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
 （9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
 （10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活． 特點：

產品零部件材料

返回頁首

產品外形及結構尺寸

返回頁首

返回頁首

訂貨須知：     一、①Z961Y-P54170V電站閘閥產品名稱與型號②Z961Y-P54170V電站閘閥口徑③Z961Y-P54170V電站閘閥是否帶附件以便我們的為您正確選型。     二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。     三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。 尊敬的客戶： 歡迎您訪問我們的網站http://m.riquanfrp.com，首先感謝您對我們華楊閥門的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供 的服務。Z后華楊閥門祝福您----尊貴的客人！！！  二十四小時服務熱線（13305770540）（13676783660） 電話：0577-67160566  67160766    傳真0577-67160966
