詳細資料：

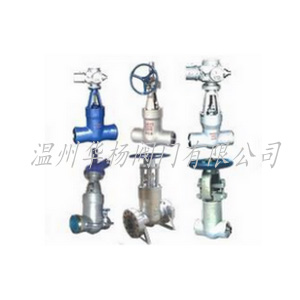

高溫高壓電站閘閥概述：

高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
   產品結構特點：

中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

高溫高壓電站閘閥結構優勢：

高溫高壓電站閘閥使用溫度450-570℃,壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo,12CrMorV,ZG12CrMoV廣泛用于鋼鐵,冶金,化工行業及電力,能源發電廠等設施。

技術工藝優勢：

1,殼體采用鍛造及鑄造兩種工藝選項,外觀光潔,組織均勻,滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2,特殊材料配對,確保密封面高硬度及硬度差；精密研磨,光潔如鏡,耐磨耐蝕,有效延長使用壽命；
3,背密封設計,有效保護密封填料,杜絕跑冒滴漏；
4,高壓水強度,高壓氣體強度,無損檢測等多道檢測,全面控制承壓件質量；
5,閥桿表面經精密磨削及硬化處理,抗擦傷耐腐蝕,有效地減輕啟閉力矩,操作更輕松；
6,采用特殊緩蝕填料結構設計,耐溫耐壓,無腐蝕,自動潤滑,減輕啟閉摩擦,避免對閥桿表面的腐蝕,進而免除外漏；
7,雙向承壓密封設計,滿足各類特殊工況的苛刻要求；
8,嚴格手工配研,確保雙側密封面吻合度 90% 以上,實現氣泡級出廠密封檢測；
9,Z60 系列 的閘板彈性槽設計,自動補償加工誤差,適應高溫工況,避免咬死； Z62Y 系列為雙閘板設計,閘板自動矯正加工誤差,始終保持密封面吻合度,特別便于用戶現場維修保養；
10,閥蓋自緊密封設計,壓力越高,密封越可靠；

高溫高壓電站閘閥主要連接尺寸

高溫高壓電站閘閥安裝說明

1,電動閘閥必須垂直安裝,閥桿向上,介質流向可從任何一側流入。
2,電動裝置安裝在環境溫度為一20"C～ 40℃,相對濕度≤80％無腐蝕,無爆炸性氣體環境中。
3,電動裝置用于管道溫度低于350"(：時,則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時,則采用GB492—2N一4鈉基潤滑脂進行潤滑。

訂貨須知：

    一、①Z962Y高溫高壓電站閥門產品名稱與型號②Z962Y高溫高壓電站閥門口徑③Z962Y高溫高壓電站閥門是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
