產品介紹：

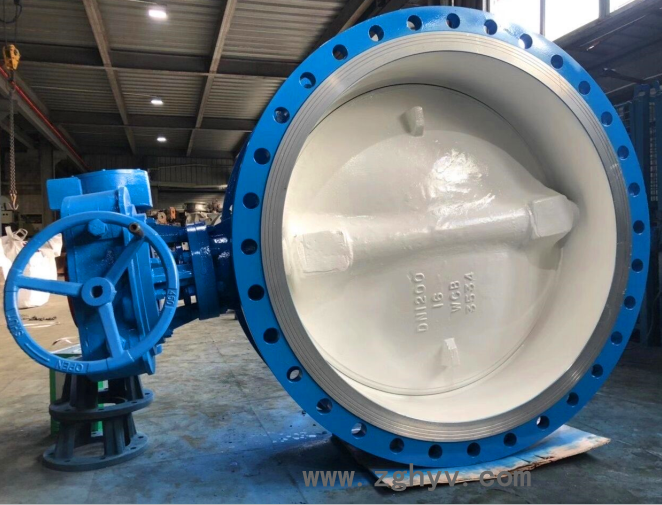

D342H雙向蝶閥結構特點：
1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。

D342H雙向蝶閥機械結構：
可靠，抗壓性能強、啟閉可靠，具有正、反雙向密封功能。安裝中不受介質流向的限制，也不受空間位置的影響，可在管道上任意安裝。該系列蝶閥閥軸采用半軸結構，閥板采用桁架式結構，軸與閥板緊密裝配后用銷機械地固牢，閥門耐壓強度高、流阻小、過流面積大、節省能源。該系列蝶閥采用雙偏心球面密封結構，關閉時閥板密封面隨偏心位移靠向閥體密封圈進行擠壓密封，密封圈受壓均勻，密封性能可靠；開啟時閥板只需轉過很小一個角度，閥板密封面就與閥體密封圈脫離了，減少了密封面之間的磨擦，使閥門經久耐用。閥體密封圈用不銹耐酸鋼制作、采用機械方式固定在閥體上，閥板密封材料均采用不耐酸銹鋼，閥板密封面為球面，具有耐腐蝕不結垢、不老化、不易損、堅固性好、使用壽命長的特點，驅動裝置與閥門連接處設有軸向密封檢查調整孔，軸向密封通過檢查調整孔即可調整或更換，不需再拆卸驅動裝置和其它部件。閥軸密封采用柔性石墨，摩擦系數小、不宜老化，耐磨損時效長。

D342H雙向蝶閥標準規范：
設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
D342H主要技術參數

公稱通經DN（mm)
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、

D342H主要零部件材料

零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT450-10
蝶板
WCB、合金鋼、不銹鋼、QT450-10
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨
