詳細資料：

結構特點：
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用 耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

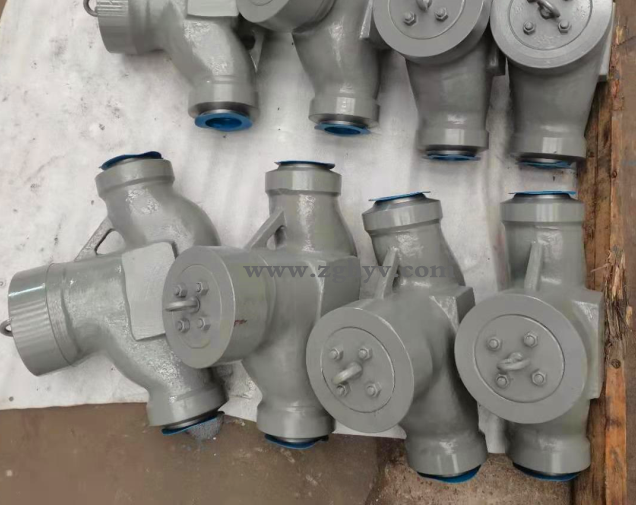

高溫高壓升降式止回閥主要零件材料 Material for Main Parts
公稱通徑 尺寸(mm) 配管(mm)
外徑×壁厚
DN (mm) L D D1 D2 d H
10 125 30 10 13 10 156 16×3
15 155 42 14 18 14 170 22×4
20 155 42 19 23 14 180 28×4
25 180 53 19 23 19 200 28×4
32 180 53 26 30 26 210 38×6
40 215 75 38 43 33 250 60×10
50 320 85 48 53 37 300 76×12
65 430 110 67 110 39 330 89×11
80 470 130 84 130 75 340 108×14
100 560 165 101 165 148 370 133×16
125 650 185 124 185 180 390 168×22
150 730 220 164 220 340 400 195×15
175 900 240 187 240 400 428 219×16
200 950 260 200 260 603 518 /

標準與規范

主要零件材料

止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
止回閥一般分為升降式、旋啟式等幾種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管道路。

焊接連接的止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃（其中P（57）170V工作溫度為570℃）的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。
電站止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
電站止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
電站止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
H61H/Y電站止回閥,H61H-250 ，H61H-320，H61Y-P54100V，H61Y-P57170V
特點及優點 ●產品設計制造按ASME B16.34、E101 和JB/T3595-93標準的規定 ●閥體、閥蓋均為模鍛件。閥瓣整體淬火，并能在閥體內上下移動，介質 倒流時，借介質壓力自動將閥瓣關閉。 ●閥座采用焊接結構,閥瓣、閥座密封面采用堆焊鈷基硬質合金(STL),具有耐磨、耐高溫,抗擦傷性能好,使用壽命. ●止回閥應垂直安裝在水平管道上介質流向從, 下 往上流(正流). ●中部采用自緊式密封結構，壓力越高，密封性能越好.
設計與制造標準： ●設計與制造： ASME B16.34、JB／T3595、E101
●壓力溫度： ANSI B1 6.34、JB／T74 、JB／T3595、E101
●結構長度： ANSI B16.10、E101、GB／T15188．1、JB/T2766
●對焊連接尺寸： ASME B16.25、GB／T12224、E101
●檢驗與試驗：ISO5208、GB/T13927、JB／T3595
訂貨須知：
一、①H61Y高溫高壓止回閥產品名稱與型號②H61Y高溫高壓止回閥口徑③H61Y高溫高壓止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H61Y高溫高壓截止閥型號，請按H61Y高溫高壓截止閥型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊閥門 為您審核把關。
