詳細資料：

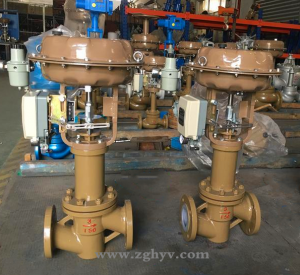

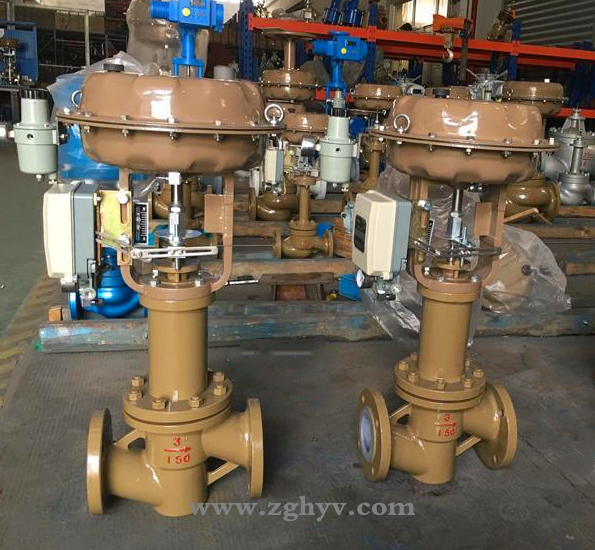

閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
性能
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 30:1 | ||
| 額定CV值 | 等百分比CV6.3~400 ，直線CV6.9~440 | ||
| 允許泄漏量 | 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| 額定流量系數Cv | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 200 | 240 | ||
| 直線 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | ||
| 行程 | 16mm | 25 mm | 40mm | 60mm | ||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||
| 350 | 350 | 560 | 900 | |||||||||
| 作用方式 | 彈簧范圍 | 較大允許壓差（MPa） | ||||||||||
| 氣開 | 20-100KPa | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | |
| 40-200 KPa | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | ||
| 80-240 KPa | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | ||
| 氣關 | 20-100KPa | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | |
| 40-200 KPa | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | ||
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | ||
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 | J:氣動薄膜執行機構 | H直行程 | CF:標準型襯氟調節閥 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M | DN25= DN25 NPS1〞=NPS1〞 |
| 如：Z型氣動薄膜襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHCF-16C DN50 | ||||||
特點:
1、耐腐蝕
2、密封性能好：可選波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
：HEP（標配）、日本SMC IP8000、德國西門子、美國FISHER費希爾、韓國YTC 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
